刻蚀工艺的核心目的,,,,即利用前道工序(一般为光刻工艺)已经完成覆盖的掩膜,,,通过发生特定的物理、、、化学变化,,,,去除多余的衬底及薄膜,,,,保留器件构型所需部分以达成图形转移和结构加工。。。作为实现二维图案向具有层次和深度的三维结构转变的关键,,刻蚀工艺的稳定性对需要加工的基底各项参数提出了严密的要求,,,从结构设计尺寸:结构线宽、、、结构深度、、侧壁垂直度,,,,基底和膜层的选材,,,,再到基底表面的平坦度、、、粗糙度等,,,,每一项都可能影响刻蚀的最终效果,,出现非设计中的槽深度不一、、、槽底部不平整、、不规则陡坡等问题。。。。
根据反应原理、、工艺特性的显著差异,,,,刻蚀工艺分为干法、、、、湿法两种核心技术,,,,适用于不同工艺方案、、不同结构、、、、不同精度要求的器件制备。。
1

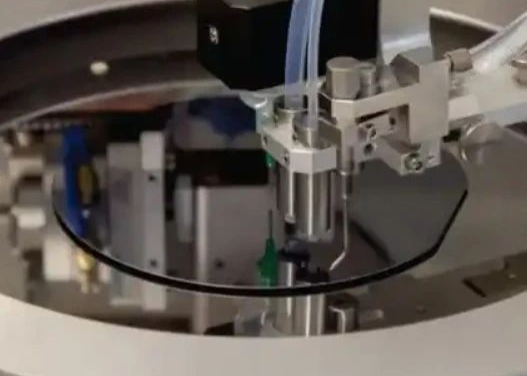

刻蚀与光刻的衔接由光刻环节形成的暴露区域,,,,其形态将直接决定后续刻蚀工艺的图案情况。。。如在完成MEMS器件制备中,,,,光刻设备将首先完成构型图案的呈现(即已包含涂胶、、、显影等辅助工序),,,,进而由刻蚀设备沿暴露图案向下刻蚀,,,,以形成沟槽、、、凹腔、、孔等立体结构。。。而光刻环节出现的线宽偏移、、、边缘粗糙等细节将被直接转移到刻蚀结构上,,影响器件的性能指标和制造良率。。。。
光刻胶的型号和状态同样影响刻蚀工序,,,不同的刻蚀工艺也可倒推前道工序中的光刻胶选择,,,,确定工艺材料与工艺参数的匹配性,,如使用六氟化硫等离子体刻蚀硅基底时,,,,则需要选择能够抗等离子体轰击的稳定性光刻胶,,,而使用氢氟酸刻蚀二氧化硅基底时,,,,需要选择使用耐酸性强的光刻胶或铝金属掩模;常规工艺中,,,刻蚀深度与所需光刻胶厚度呈正相关,,,这需要加工过程中同时把控刻蚀速率和膜层厚度。。
2

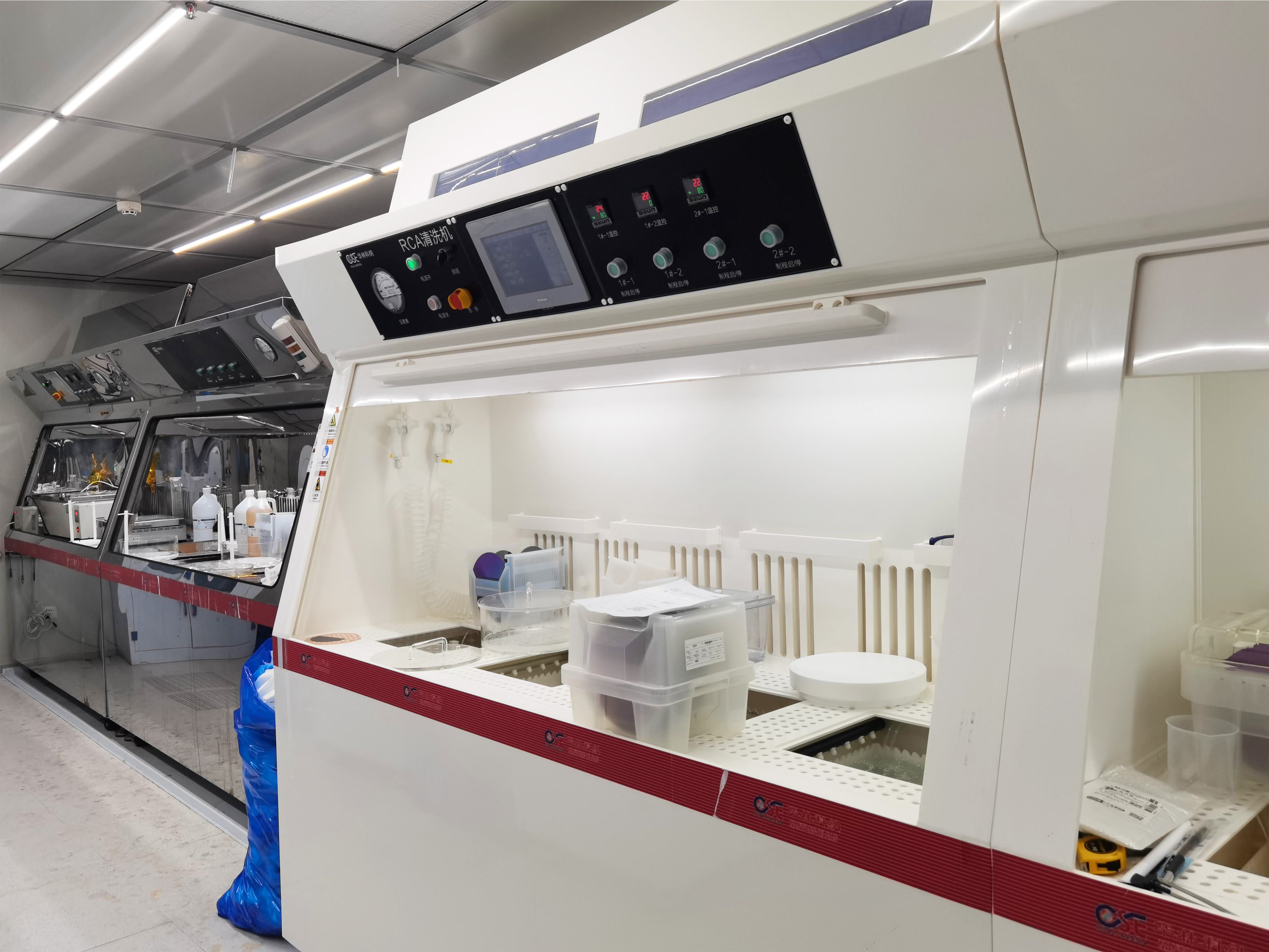

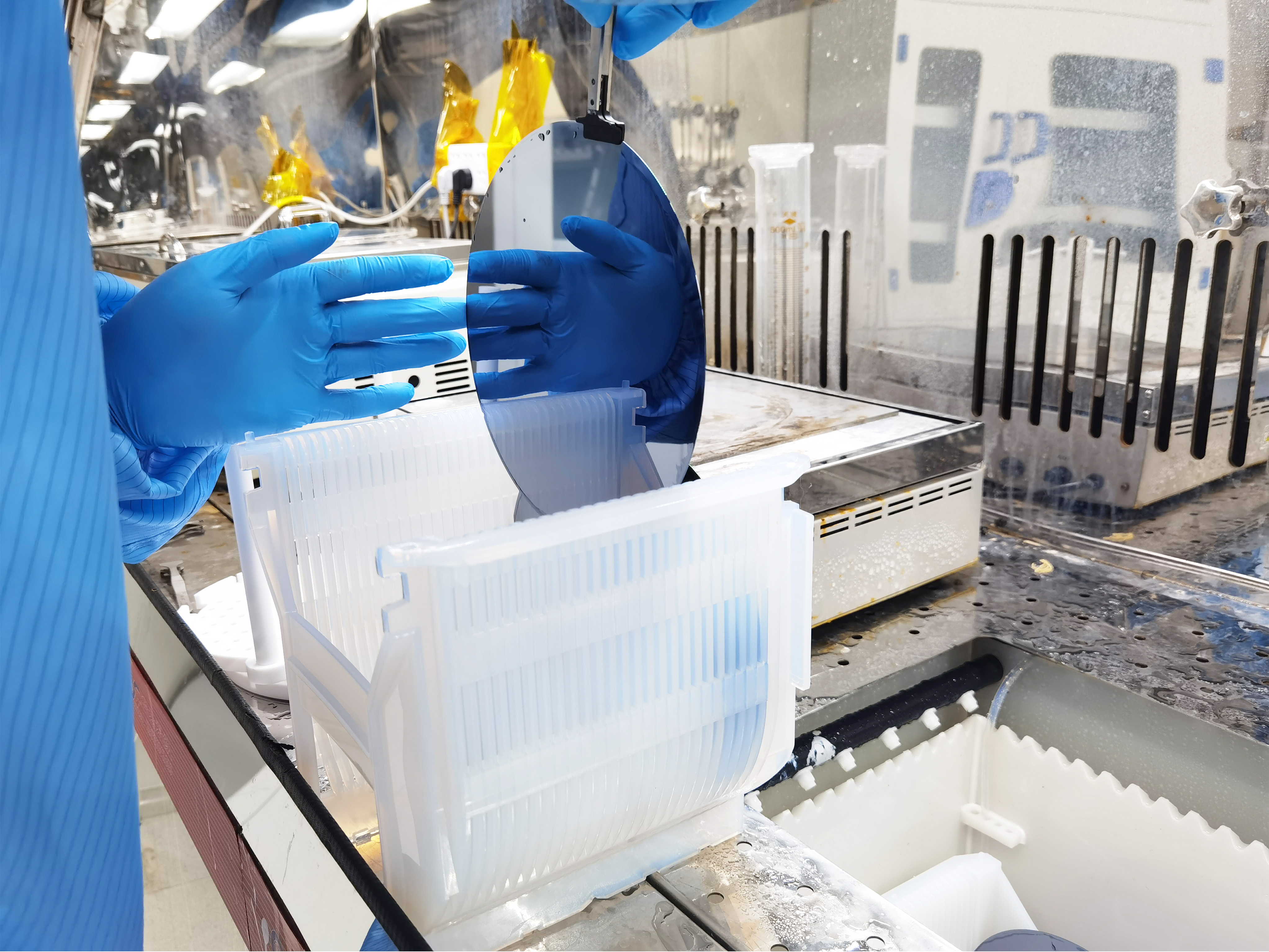

湿法刻蚀 (Wet Etching)采用盛装有特殊化学腐蚀液的湿法槽浸泡基底,,,,以将所接触区域内的基底或膜层通过化学反应溶蚀,,,又称湿法腐蚀,,是纯粹的,,该方法也是最早用于MEMS器件制备的加工方案之一。。腐蚀试剂各异,,采用氟化铵调配稀氢氟酸溶液的“氢氟酸缓冲体系”,,,,pH值约在3-5之间,,,可实现氧化硅与基底材料的选择性刻蚀,,,,;采用浓度85%+磷酸溶液的“热磷酸体系”,,在150-180℃条件下可实现对氮化硅的快速刻蚀;而“硝酸体系”则主要用于硅材料粗加工。。。

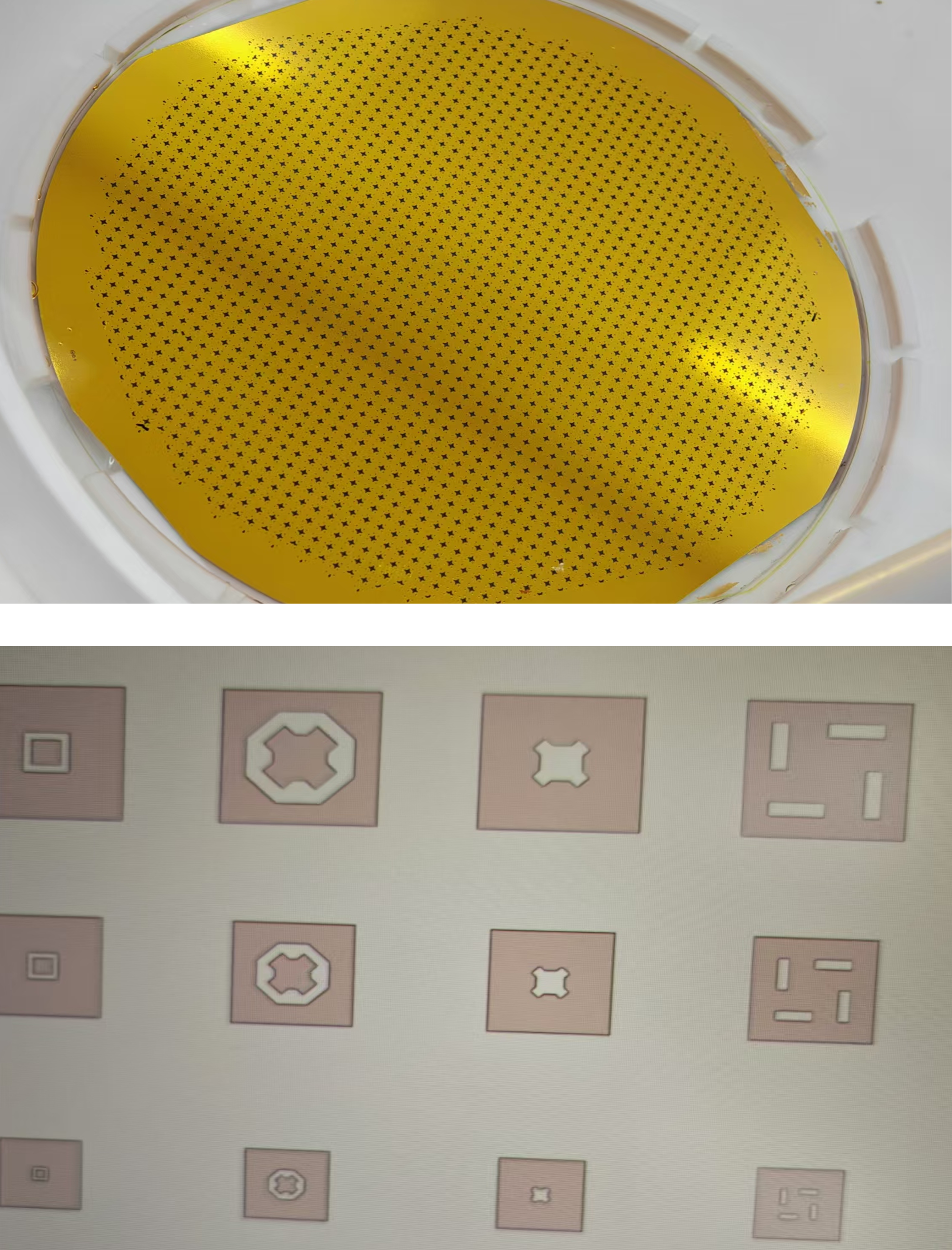

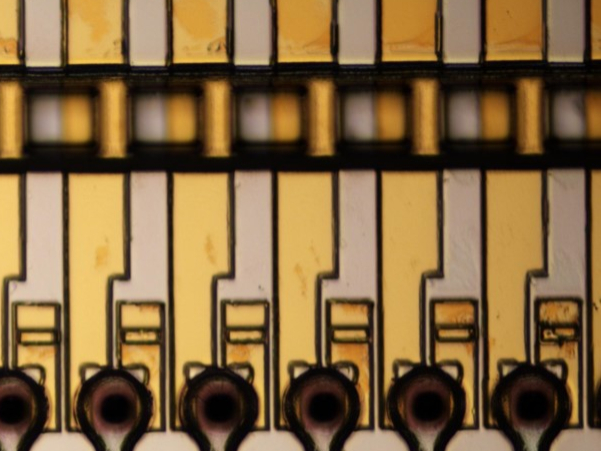

金属基底腐蚀

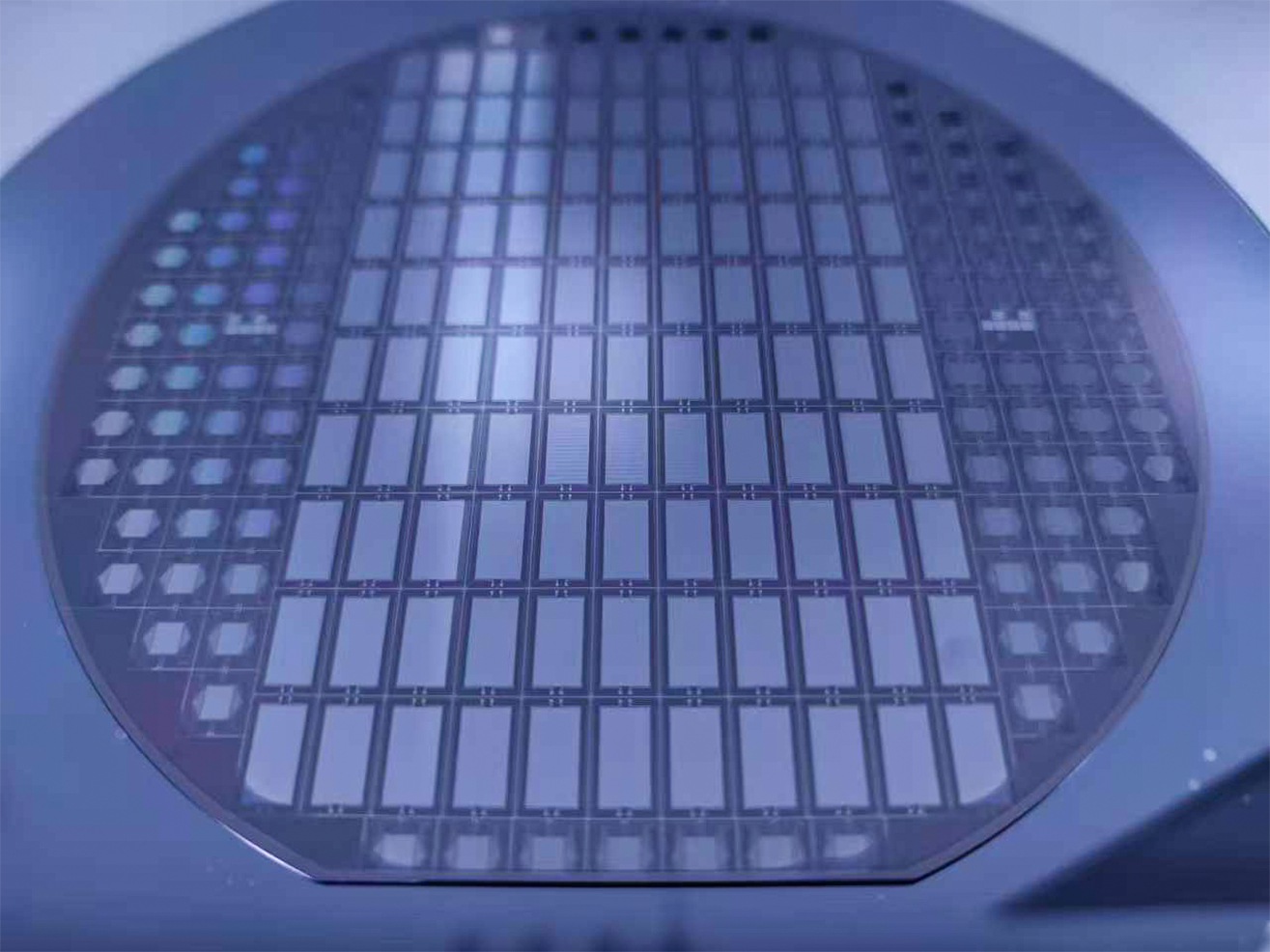

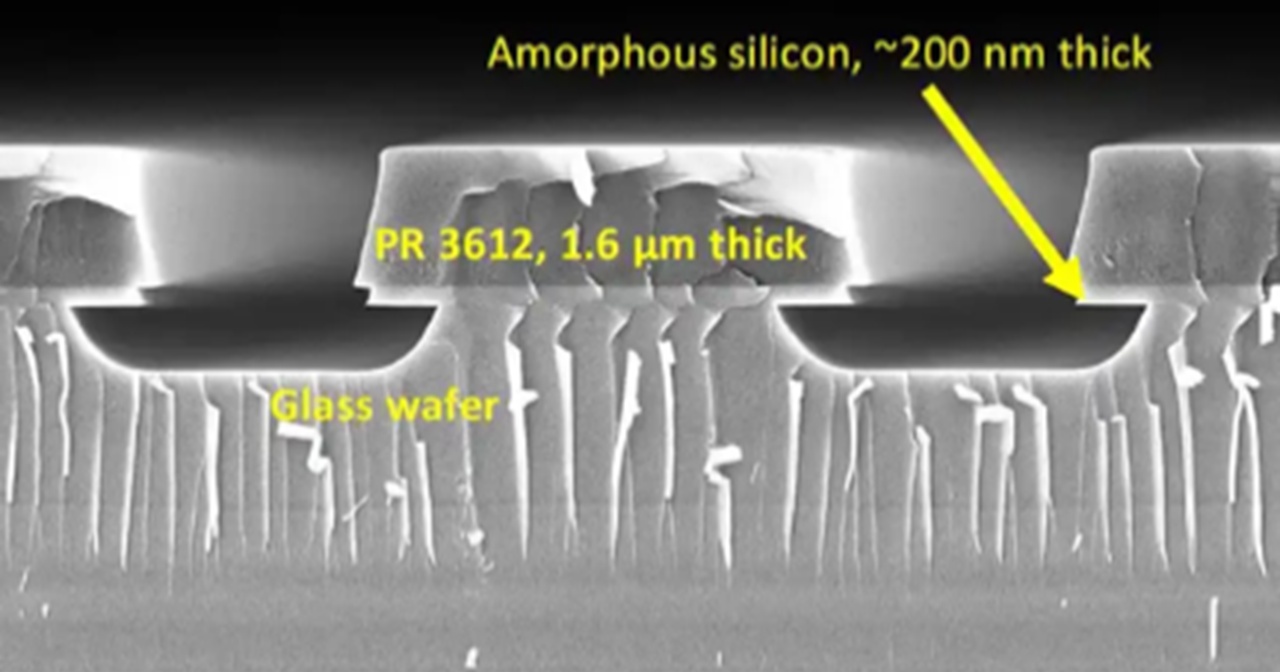

氧化硅基底腐蚀

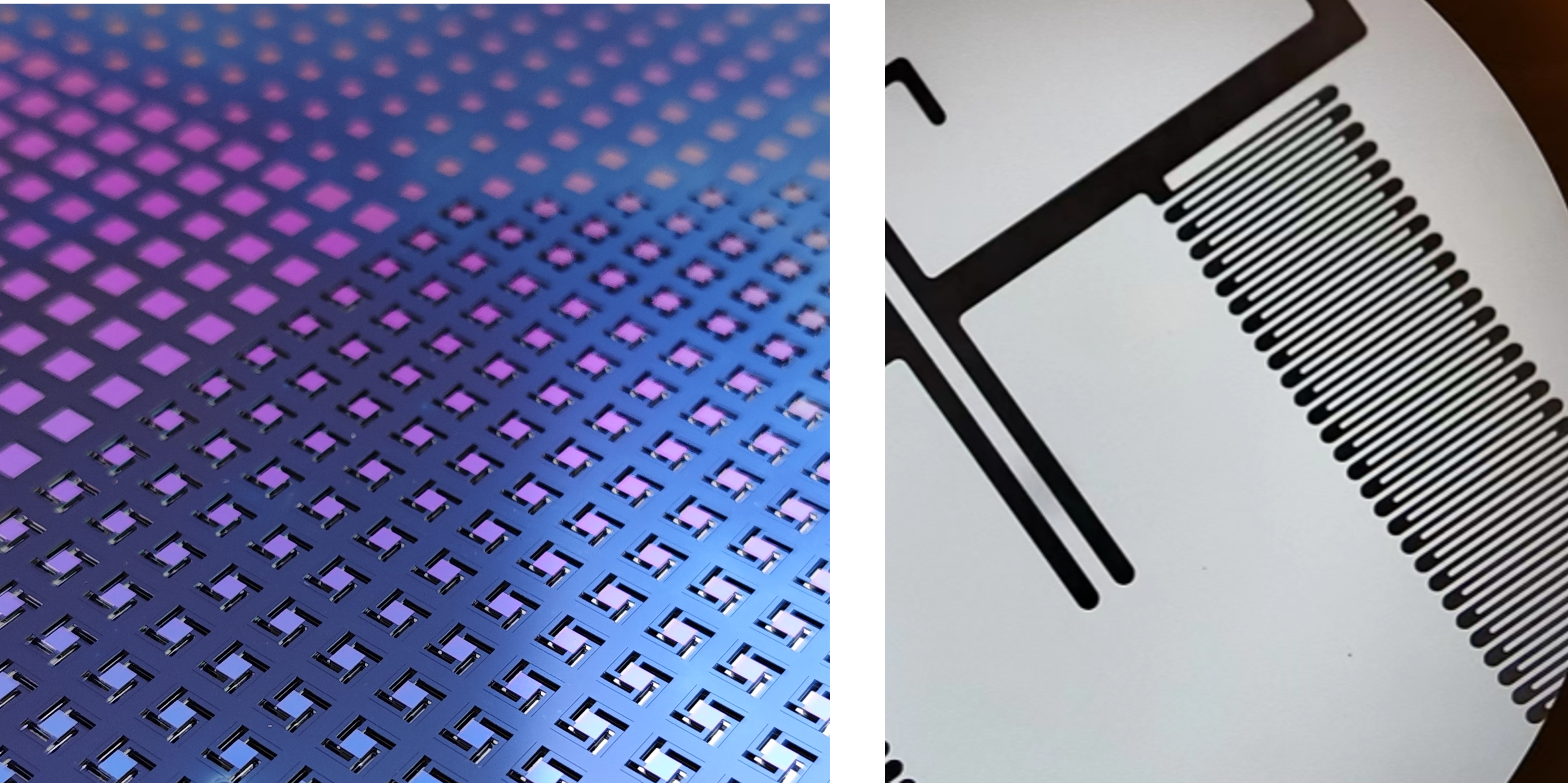

SOI基底腐蚀(干湿结合)
一般情况下,,,湿法腐蚀工艺仅用于完成各向同性刻蚀,,,,即腐蚀试剂对基底表面沿水平和垂直方向同时进行反应,,,,可选用的试剂涵盖氢氟酸、、、磷酸等溶液;既往曾有对于各向异性湿法腐蚀的研究,,,包括EPW有机物、、、氢氧化钾、、、氢氧化钠等无机物,,但相较于各向同性更加困难。。。。
相较于干法刻蚀,,,,湿法腐蚀速率较快、、、、选择性好、、、好、、、成本较低,,但由于采用基底整体浸泡方式进行操作,,腐蚀厚度及精度控制困难,,并且最关键的缺陷,,在于很难实现对小于1μm结构的刻蚀精准控制;由于液体的流动性因素,,,试剂向基底垂直方向的深处发生溶解变化的同时,,,,溶液撞击侧面的现象几乎无法被避免,,该现象也被称为侧蚀、、、横向钻蚀。。
3
干法刻蚀 (Dry Etching)常采用光挥发、、气相腐蚀、、、、等离子体腐蚀等技术路径,,,利用气体以等离子体形式存在时的强化学活性,,,和电场对等离子体进行引导、、、、加速中产生的能量转移,,使反应腔室内注入气体与相对应基底材料进行反应实现材料刻蚀。。。
干法刻蚀过程中的化学、、、、物理性质决定基底发生反应的状态。。。其中物理性刻蚀又被称为离子铣、、、、溅射刻蚀,,,,其与物理气相沉积工艺中的“磁控溅射”原理相当,,,即通过能量轰击让反应物原子冲击基底或膜层表面,,,方向性极强,,,但仅可以用于整面刻蚀;化学性刻蚀则是利用化学活性原子团与暴露区域基底发生化学反应,,,,可以实现较好的选择性刻蚀,,但各向异性相对较差;而在不断的研究中,,,研发人员逐渐掌握了对这两种极端过程的平衡,,,如反应离子刻蚀、、、、高密度等离子体刻蚀,,这些工艺通过可以实现物理轰击和化学反应双重作用,,,,逐渐成为现今大规模微纳加工中较为广泛的主流技术方案。。。

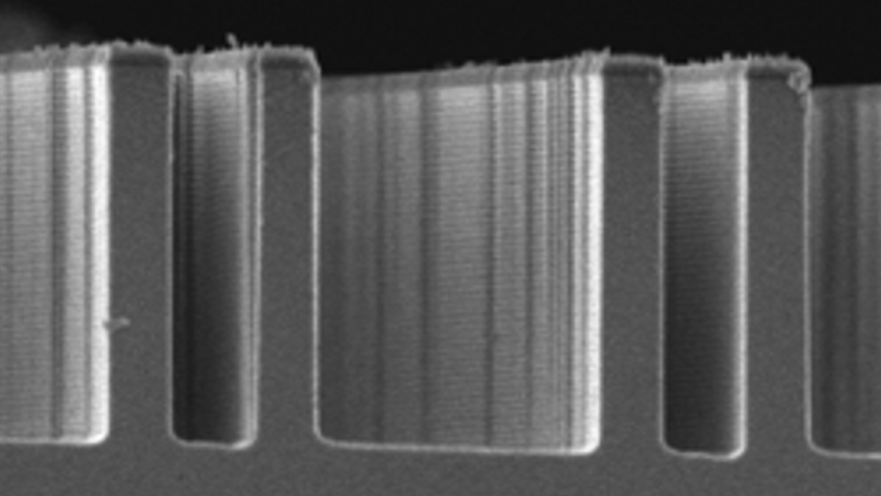

宽深比35:1的窄线宽结构刻蚀

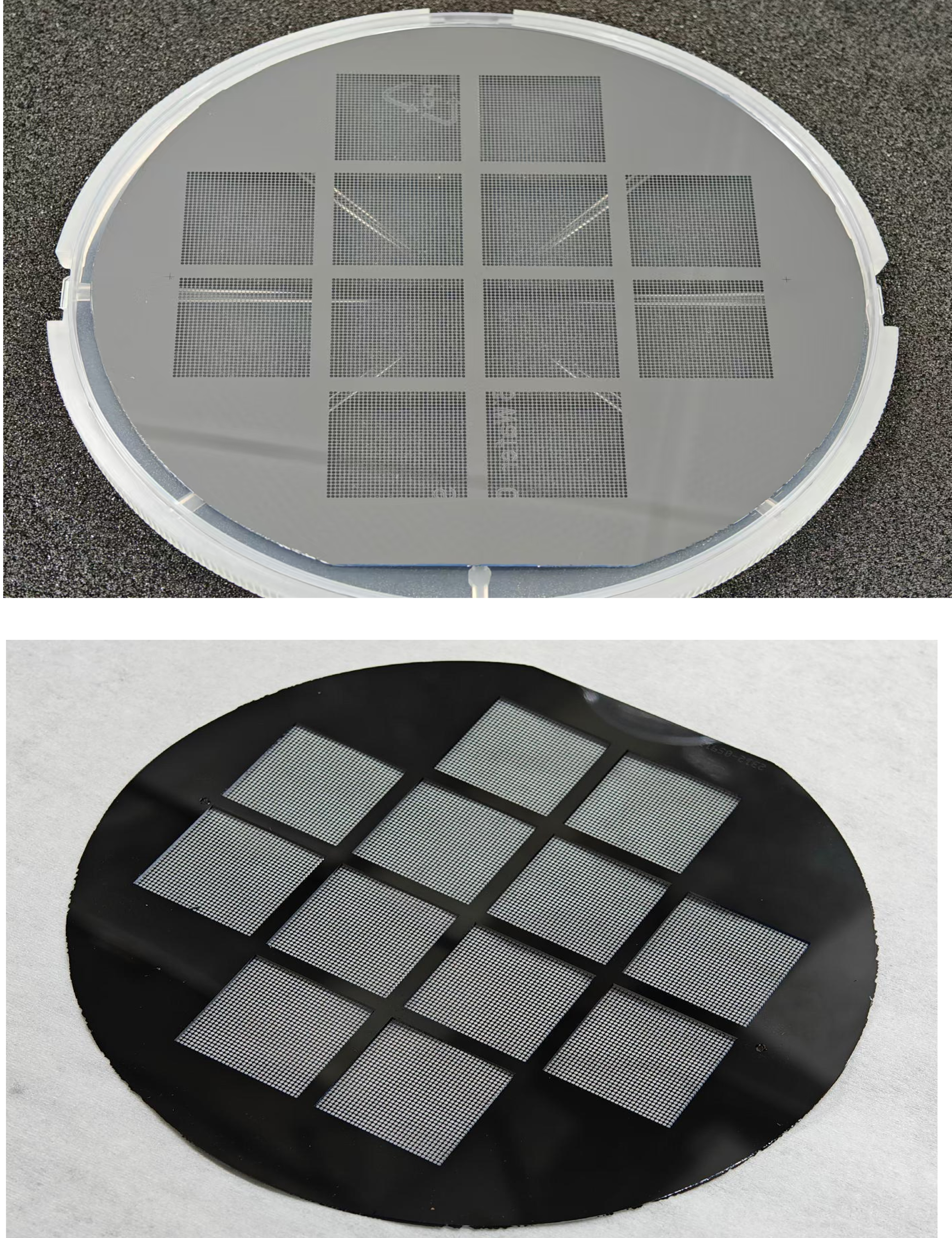

高均匀性体硅刻蚀,,,适用于悬膜、、悬臂结构的MEMS微流控芯片等器件加工。。。。

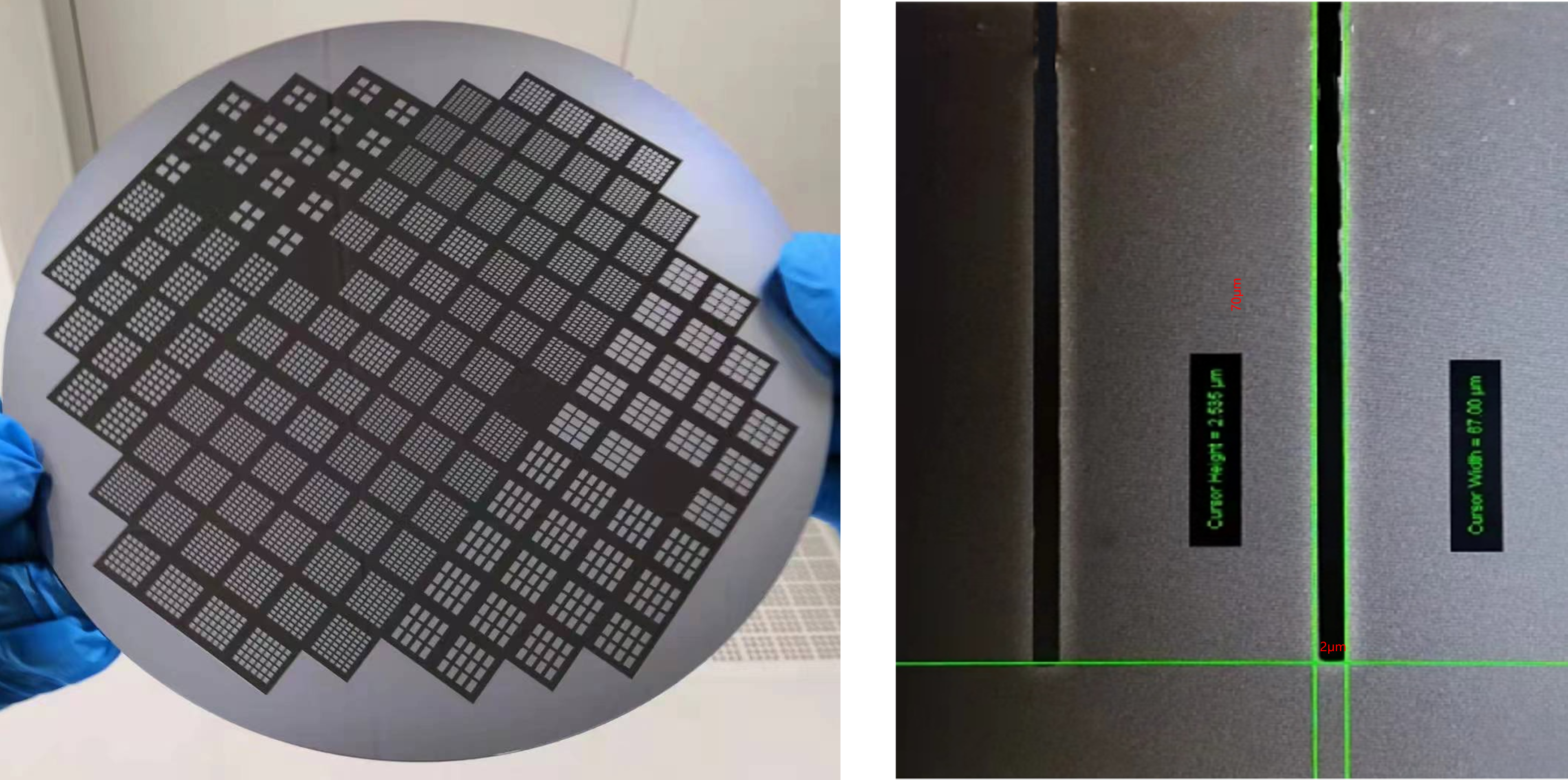

键合片悬皆结构刻蚀
刻蚀结构侧壁垂直度达到90°,,,误差<0.1°,,,,适用于键合片结构加工。。。

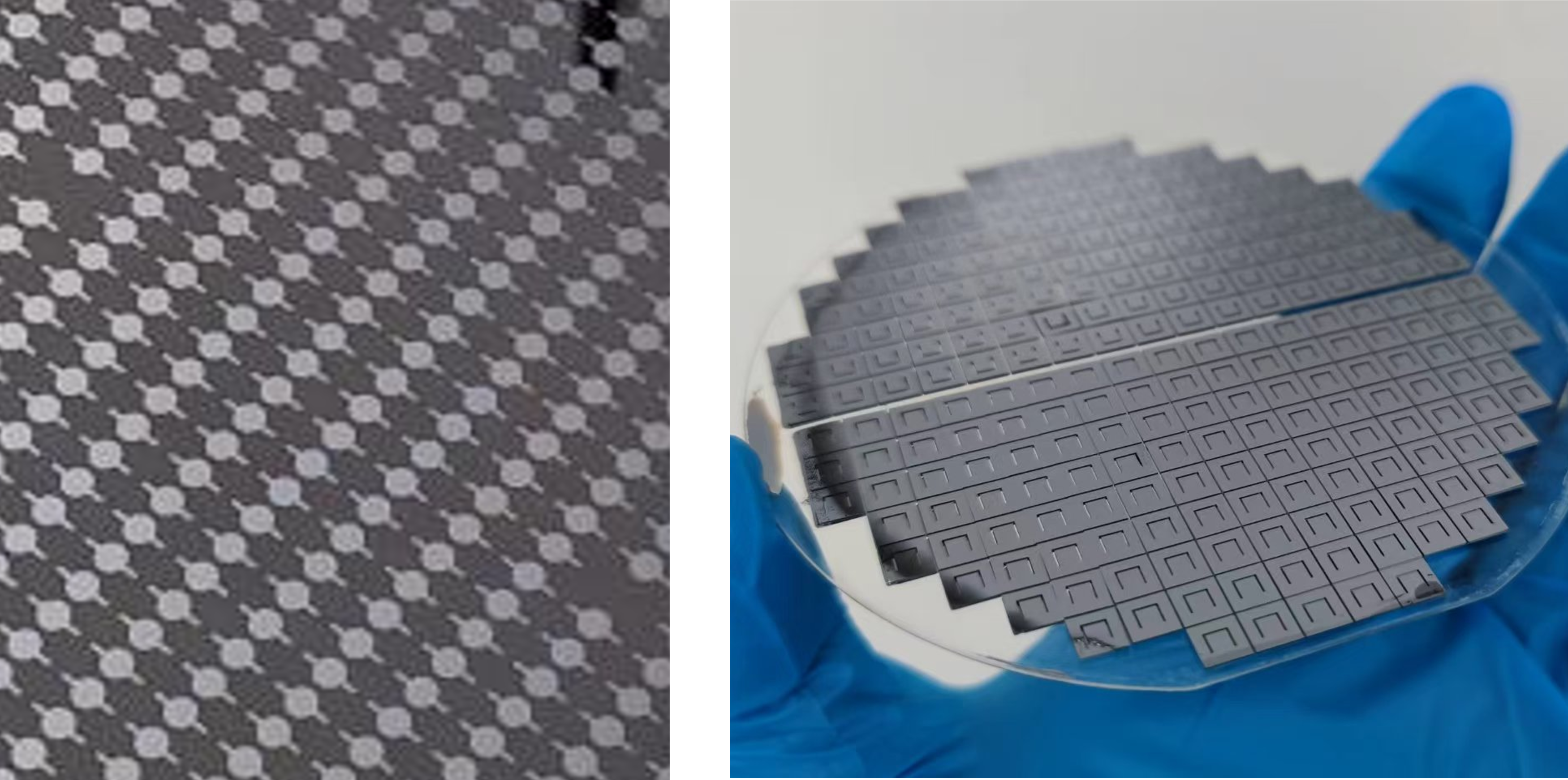

背腔、、、、双面结构刻蚀

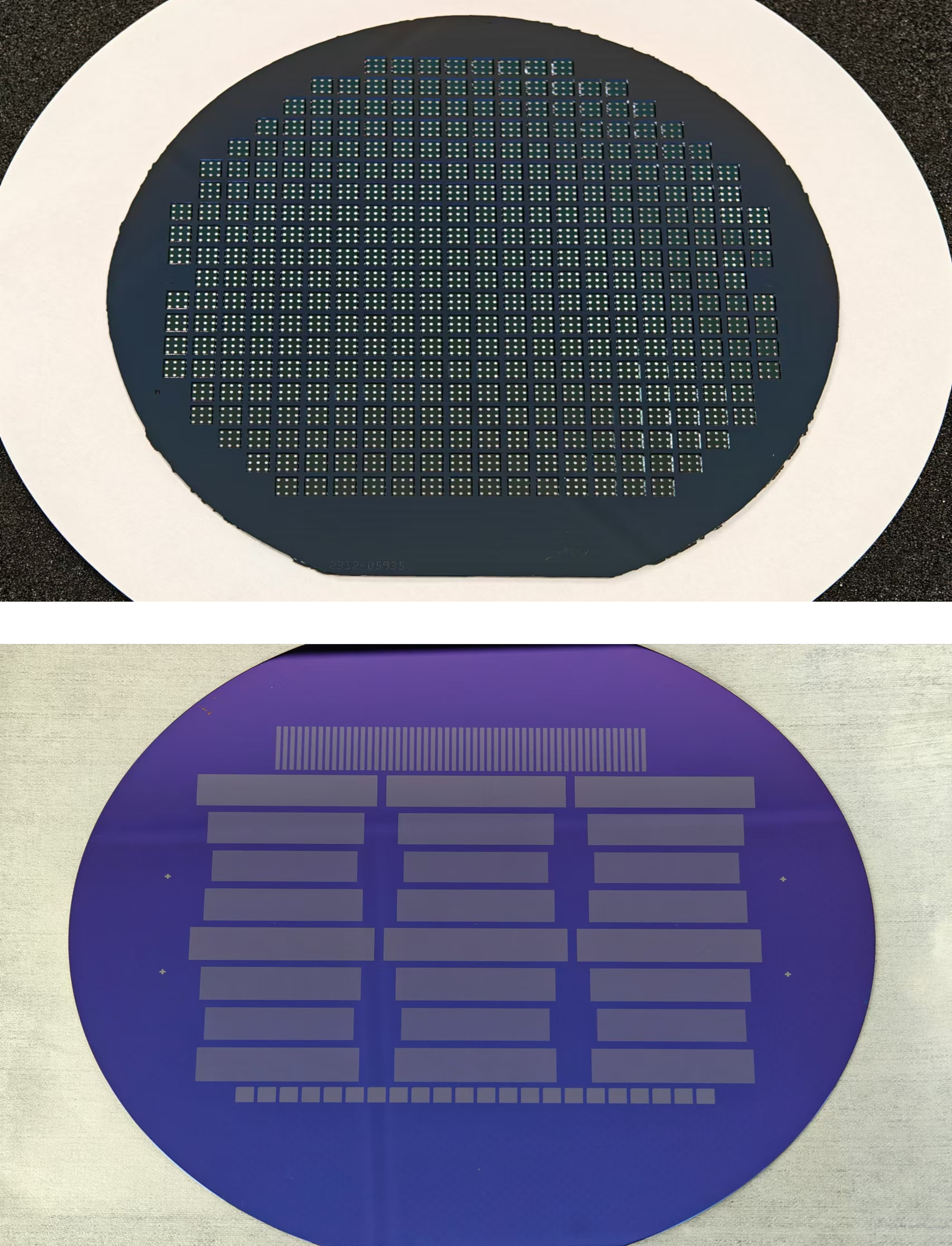

光刻胶刻蚀选择比达到70:1,,,适用于具有大面积、、、穿遗性等待点结构刻蚀。。

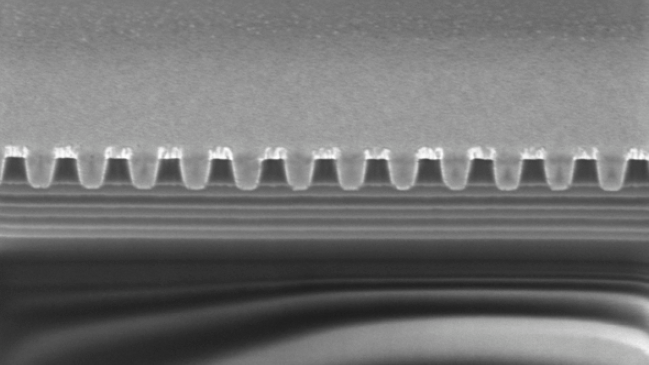

等比例刻蚀

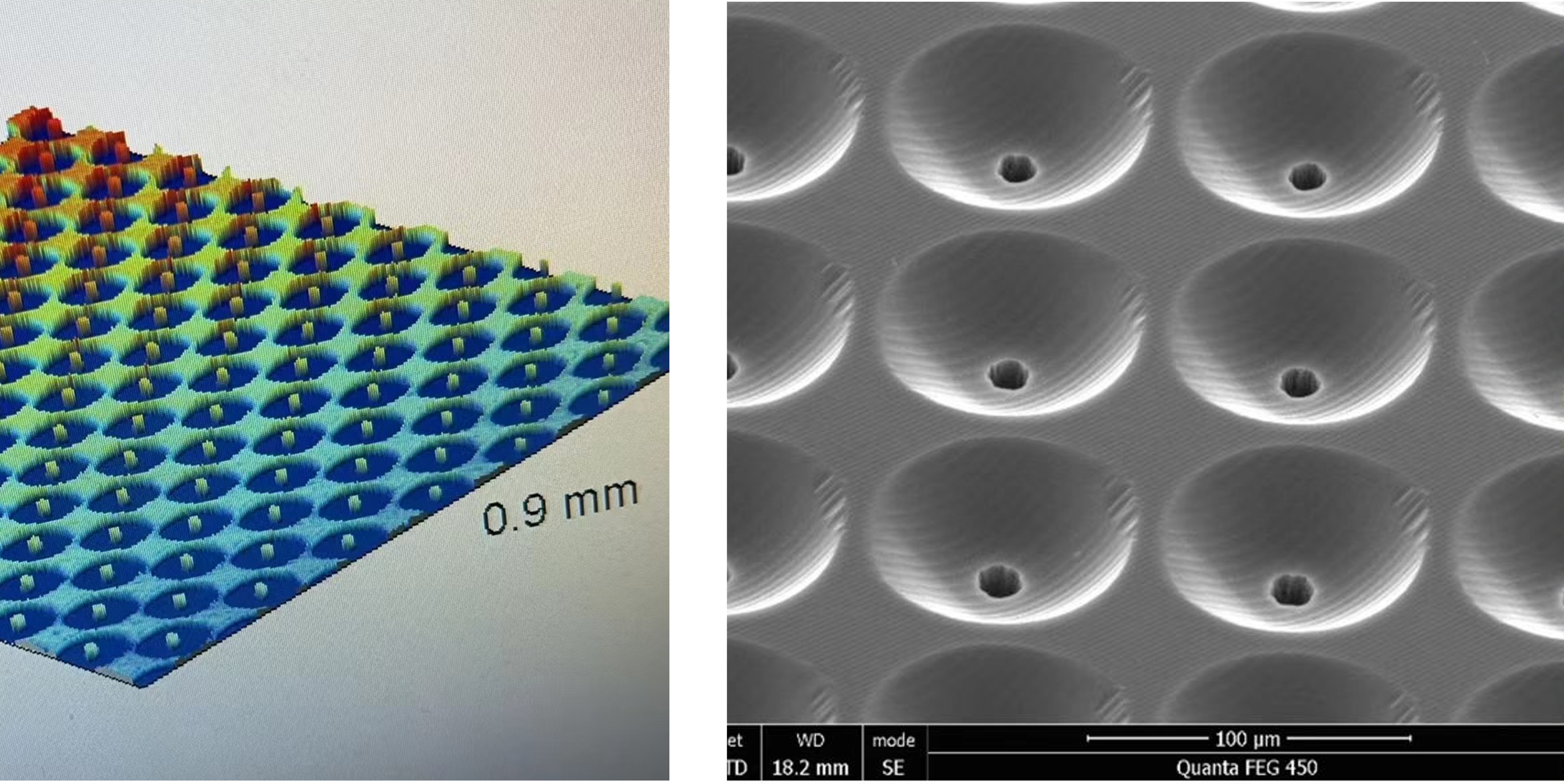

可调刻蚀选择比,,适用于微透镜阵列、、AR/VR产品的MEMS结构制备
干法刻蚀可以实现更精确的各向异性刻蚀要求,,,即在同一基底或膜层表面实现不同方向上的不同刻蚀速率,,然而除成本较高外,,干法刻蚀对气源配比、、、、调试参数的依赖性较高,,刻蚀均匀性受等离子体分布影响,,,对下层材料的选择比不高,,,,并且长期频繁使用等离子体气源将可能对器件造成一定损伤。。。。
4
刻蚀技术衍生与深硅刻蚀以半导体器件设计制造的现实需求为引,,,,干法刻蚀技术先后经历了不同的技术迭代。。离子束刻蚀(Ion Beam Etching,,IBE)利用氩、、、、氙等惰性气体产生离子束高速轰击基底靶材实现各向异性刻蚀;反应离子刻蚀(Reactive Ion Etching,,RIE)则采用以化学反应为主、、、、离子物理轰击为辅的方案,,相较于IBE具有更高的刻蚀速率和更大面积均匀性;而电子回旋共振等离子体刻蚀(Electron Cyclotron Resonance,,ECR)利用腔室内微波与电子共振,,及腔室外施加磁场,,促生电子回旋共振以提高电离率,,,但设备结构复杂而难以操控。。。
电感耦合等离子体刻蚀 (Inductively Coupled Plasma,,ICP)
以ECR基础的进一步衍生简化,,通过双射频源对等离子体密度和偏置电压分别控制,,,,但采用螺旋线圈感应生成交变电磁场,,使电子回旋运动碰撞反应气体使其电离,,,兼容了既往刻蚀技术优势,,,如今已立于高密度等离子刻蚀技术前沿。。。
在完成大深宽比、、窄线宽的深硅刻蚀工艺及其他复杂结构制备,,,,该工艺所对加工影响因素提出更复杂的要求,,,,主要表现在形貌的变化和不同面内的均匀性。。
钝化阶段内腔室通入的钝化气体流量,,将决定刻蚀钝化能力,,,,钝化能力过强,,刻蚀槽结构底部过厚的钝化层将无法被有效去除,,从而产生底部粗糙/侧壁长草问题;同时,,,,刻蚀/钝化时间比也会影响槽结构的侧壁垂直度,,,,时间比偏大将导致垂直度<90°,,,,槽横截面呈上窄下宽的正梯形,,,,侧壁宽也可能大于设计宽度,,,反之亦然;均匀性问题则受控于腔室内压力造成反应离子的浓度差异,,钝化和刻蚀阶段,,腔室内压力应该根据实际的流量来实际调整。。
